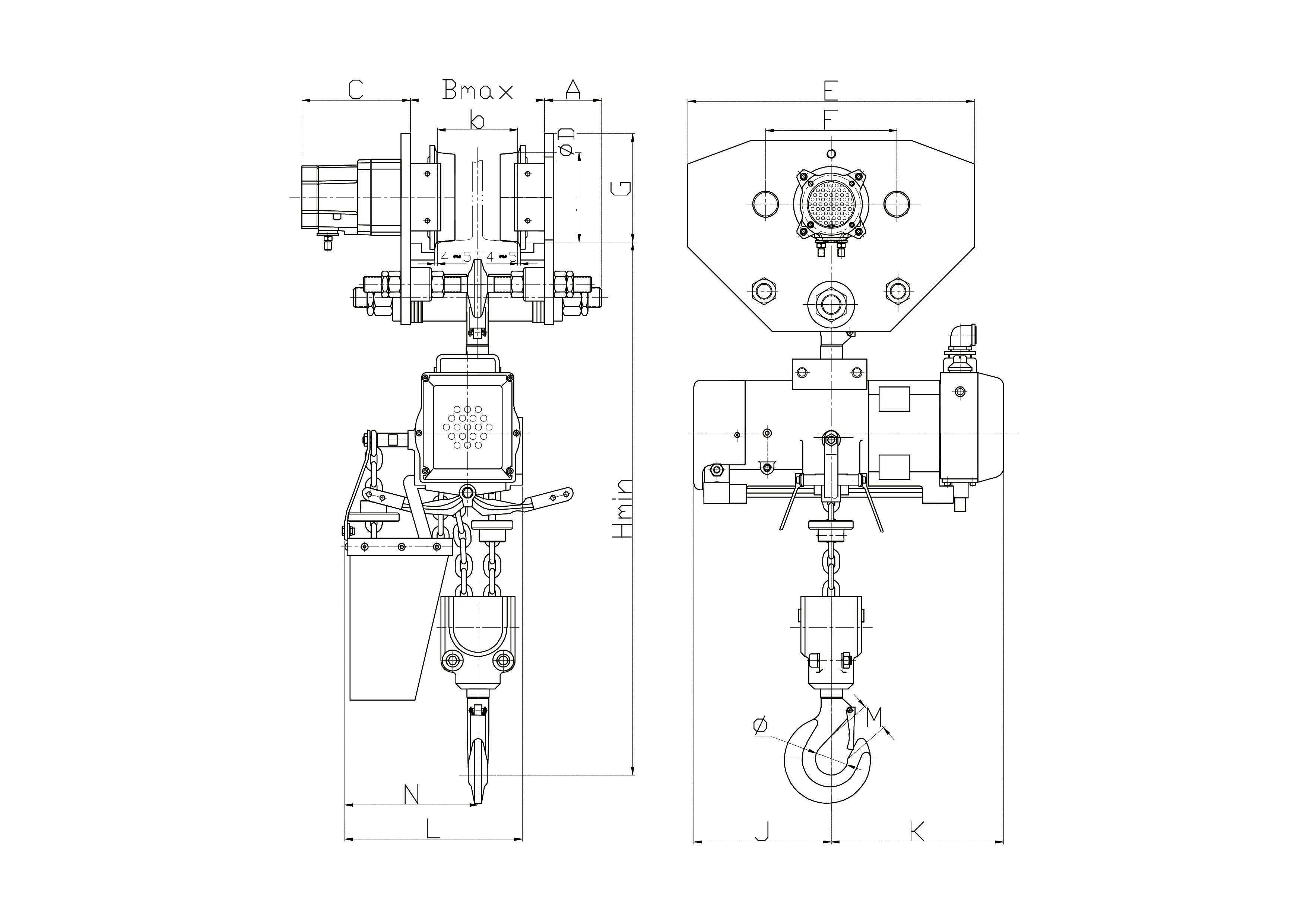

Общий вид тали
Основные размеры
| A | Bмакс | C | ØD | E | F | G | Hмин | J | K | L | N | M | Ø |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 48 | 166 | 160 | 90 | 320 | 154 | 120 | 450 | 160 | 203 | 210 | 173 | 27 | 34 |
Диапазон ширины балки, мм: 80~116
Минимальный радиус поворота балки, мм: 2800
Технические характеристики
| Модель | JMY125-1 |
|---|---|
| Режим работы | M3 |
| Грузоподъемность, т | 0,125 |
| Рабочее давление воздуха, бар (кг/см²) | 6 |
| Подъемный механизм | |
| Высота подъема, м | 3 |
| Количество цепей | 1 |
| Выходная мощность двигателя, кВт | 0,75 |
| Скорость подъема (при номинальной загрузке), м/мин | 20 |
| Скорость спуска (при номинальной нагрузке), м/мин | 34 |
| Расход воздуха, м³/мин | 1 |
| Фитинги, дюйм | Rc1/2 |
| Внутренний диаметр пневматической трубки, мм | 12 |
| Грузоподъемная цепь, мм | 6х18 |
| Длина шланга подвесного пульта управления, мм | 3 |
| Уровень шума при подъеме (при номинальной нагрузке), дБ | 76 |
| Уровень шума при спуске (при номинальной нагрузке), дБ | 79 |
| Механизм передвижения | |
| Выходная мощность двигателя, кВт | 0,25 |
| Скорость хода (при номинальной нагрузке), м/мин | 12 |
| Расход воздуха, м³/мин | 0,3 |
| Фитинги, дюйм | Rc1/4 |
| Внутренний диаметр пневматической трубки, дюйм | G1/2 |
| Bec тележки, кг | 28 |
| Bec, кг | 48 |
