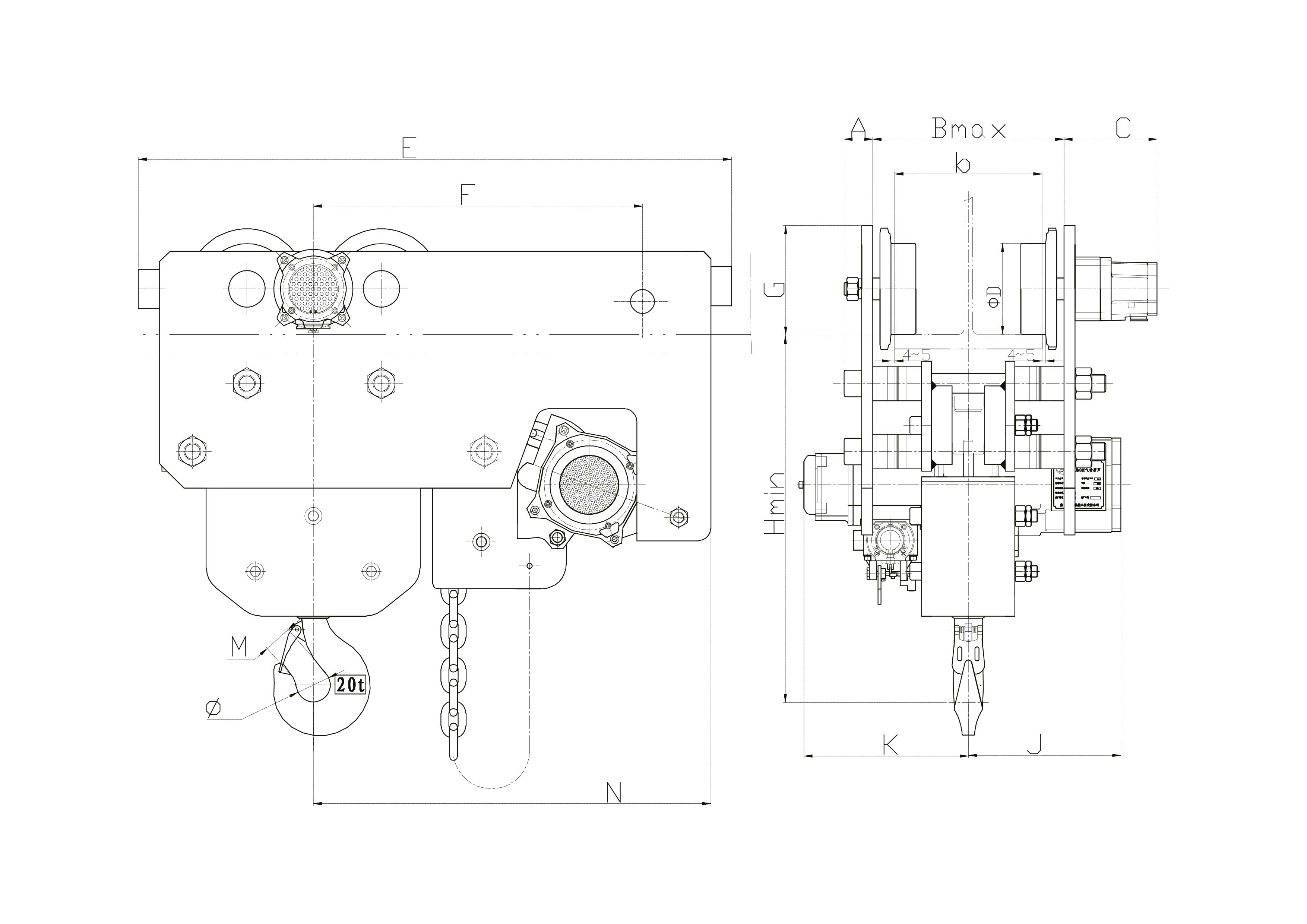

Основные размеры
| A | Bмакс | C | ØD | E | F | G | Hмин | J | K | N | M | Ø |
|---|
| 168 |
372 |
320 |
185 |
1398 |
725 |
230 |
750 |
370 |
394 |
810 |
56 |
71 |
Диапазон ширины балки, мм: 200~300
Технические характеристики
| Модель | JMD20-4 |
|---|
| Режим работы |
M3 |
| Грузоподъемность, т |
20 |
| Рабочее давление воздуха, бар (кг/см²) |
6 |
| Подъемный механизм |
|---|
| Высота подъема, м |
3 |
| Количество цепей |
4 |
| Выходная мощность двигателя, кВт |
3,5 |
| Скорость подъема (при номинальной загрузке), м/мин |
0,9 |
| Скорость спуска (при номинальной нагрузке), м/мин |
1,9 |
| Расход воздуха, м³/мин |
5,5 |
| Фитинги, дюйм |
Rc3/4 |
| Внутренний диаметр пневматической трубки, мм |
25 |
| Грузоподъемная цепь, мм |
16х45 |
| Длина шланга подвесного пульта управления, мм |
3 |
| Уровень шума при подъеме (при номинальной нагрузке), дБ |
79 |
| Уровень шума при спуске (при номинальной нагрузке), дБ |
80 |
| Механизм передвижения |
|---|
| Выходная мощность двигателя, кВт |
0,7 |
| Скорость хода (при номинальной нагрузке), м/мин |
5 |
| Расход воздуха, м³/мин |
1,3 |
| Фитинги, дюйм |
Rc1/4 |
| Внутренний диаметр пневматической трубки, дюйм |
G3/4 |
| Bec тележки, кг |
580 |
| Bec, кг |
700 |
