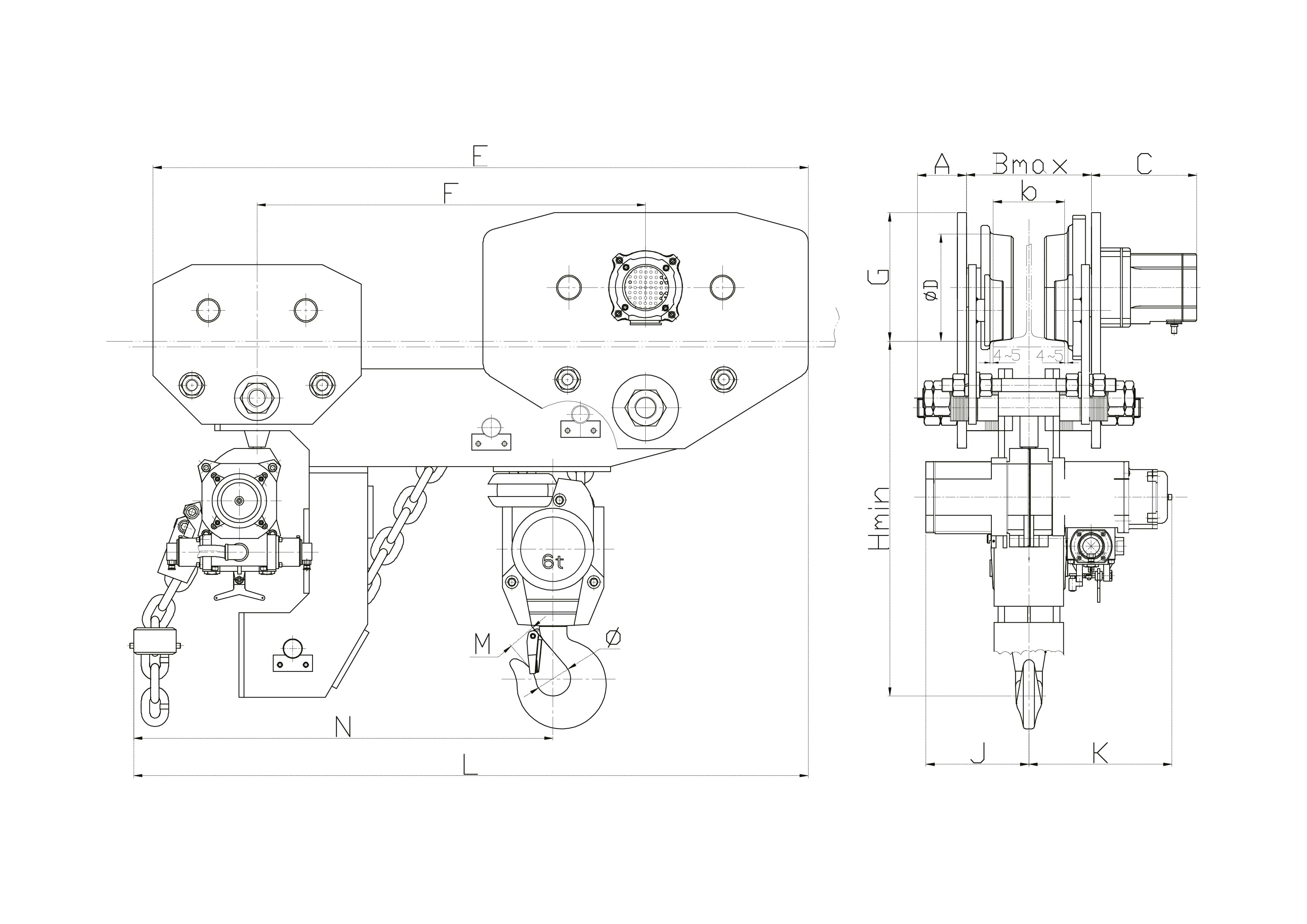

Основные размеры
| A | Bмакс | C | ØD | E | F | G | Hмин | J | K | L | N | M | Ø |
|---|
| 115 |
231 |
162 |
134 |
428 |
196 |
162 |
600 |
225 |
203 |
268 |
200 |
45 |
56 |
Диапазон ширины балки, мм: 100~146
Технические характеристики
| Модель | JMD3-3 |
|---|
| Режим работы |
M3 |
| Грузоподъемность, т |
3 |
| Рабочее давление воздуха, бар (кг/см²) |
6 |
| Подъемный механизм |
|---|
| Высота подъема, м |
3 |
| Количество цепей |
3 |
| Выходная мощность двигателя, кВт |
0,75 |
| Скорость подъема (при номинальной загрузке), м/мин |
1,3 |
| Скорость спуска (при номинальной нагрузке), м/мин |
3 |
| Расход воздуха, м³/мин |
1,5 |
| Фитинги, дюйм |
Rc1/2 |
| Внутренний диаметр пневматической трубки, мм |
12 |
| Грузоподъемная цепь, мм |
7х21 |
| Длина шланга подвесного пульта управления, мм |
3 |
| Уровень шума при подъеме (при номинальной нагрузке), дБ |
77 |
| Уровень шума при спуске (при номинальной нагрузке), дБ |
79 |
| Механизм передвижения |
|---|
| Выходная мощность двигателя, кВт |
0,25 |
| Скорость хода (при номинальной нагрузке), м/мин |
9 |
| Расход воздуха, м³/мин |
0,6 |
| Фитинги, дюйм |
Rc1/4 |
| Внутренний диаметр пневматической трубки, дюйм |
G1/2 |
| Bec тележки, кг |
63 |
| Bec, кг |
110 |
