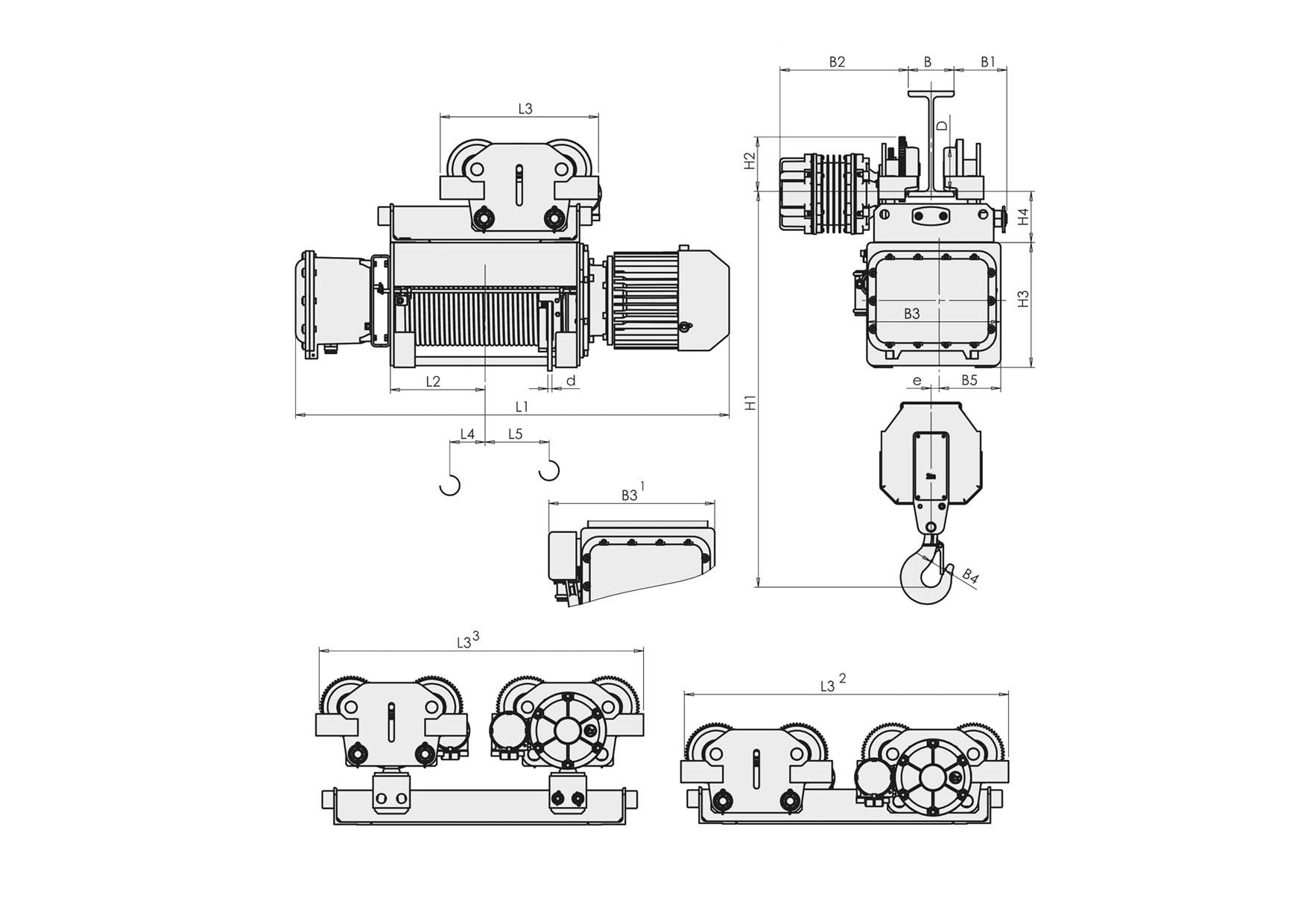

Общий вид тали
Основные размеры
| Высота подъема [m] | Скорость подъема [m/min] | L2 | L3 | L4 | L5 | B | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 12 | 8/2 | 12/2 | |||||||
| L1 | ||||||||||
| H1 | 6,5 | 1255 | 1255 | 1316 | 1316 | 219 | 540 | 62 | 64 | 130...300 |
| H2 | 9,5 | 1350 | 1350 | 1411 | 1411 | 266 | 540 | 112 | ||
| H3 | 12,5 | 1442 | 1442 | 1503 | 1503 | 312 | 540 | 158 | ||
| H4 | 18,5 | 1688 | 1688 | 1749 | 1749 | 435 | 996 | 281 | ||
| H5 | 25,5 | 1934 | 1934 | 1995 | 1995 | 558 | 1242 | 404 | ||
| Высота подъема [m] | B1 | B2 | B3 | B4 | B5 | H1 | H2 | H3 | H4 | D | e | d | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H1 | 6,5 | 174 | 372 436 |
480 588 |
50 | 190 | 1368 | 187 | 395 | 156 | Ø160 | 42 95 |
14 |
| H2 | 9,5 | ||||||||||||
| H3 | 12,5 | ||||||||||||
| H4 | 18,5 | 364 428 |
336 428 |
1372 1515 |
160 302 |
Ø125 | |||||||
| H5 | 25,5 | ||||||||||||
Базовая комплектация
- одна скорость на подъем
- уменьшенная строительная высота
- тормоза на всех приводах
- одна скорость на передвижение
- передвижение по прямолинейному пути
- управление с подвесного пульта
- температура эксплуатации -20+40С
- степень защиты IP54
Дополнительные опции
- две скорости на подъем
- две скорости на передвижение
- установка частотных преобразователей
- радиоуправление
- второй тормоз на подъем
- ручное растормаживание
- специальная покраска
- световая сигнализация
- звуковая сигнализация
- передвижение по радиусному пути (не для всех радиусов, уточняется)
- температура эксплуатации -40+40С
- ограничитель грузоподъемности
- концевые выключатели на ход тали
- степень защиты IP55
Полный перечень дополнительных опций и вариантов исполнения предоставляется по запросу.
