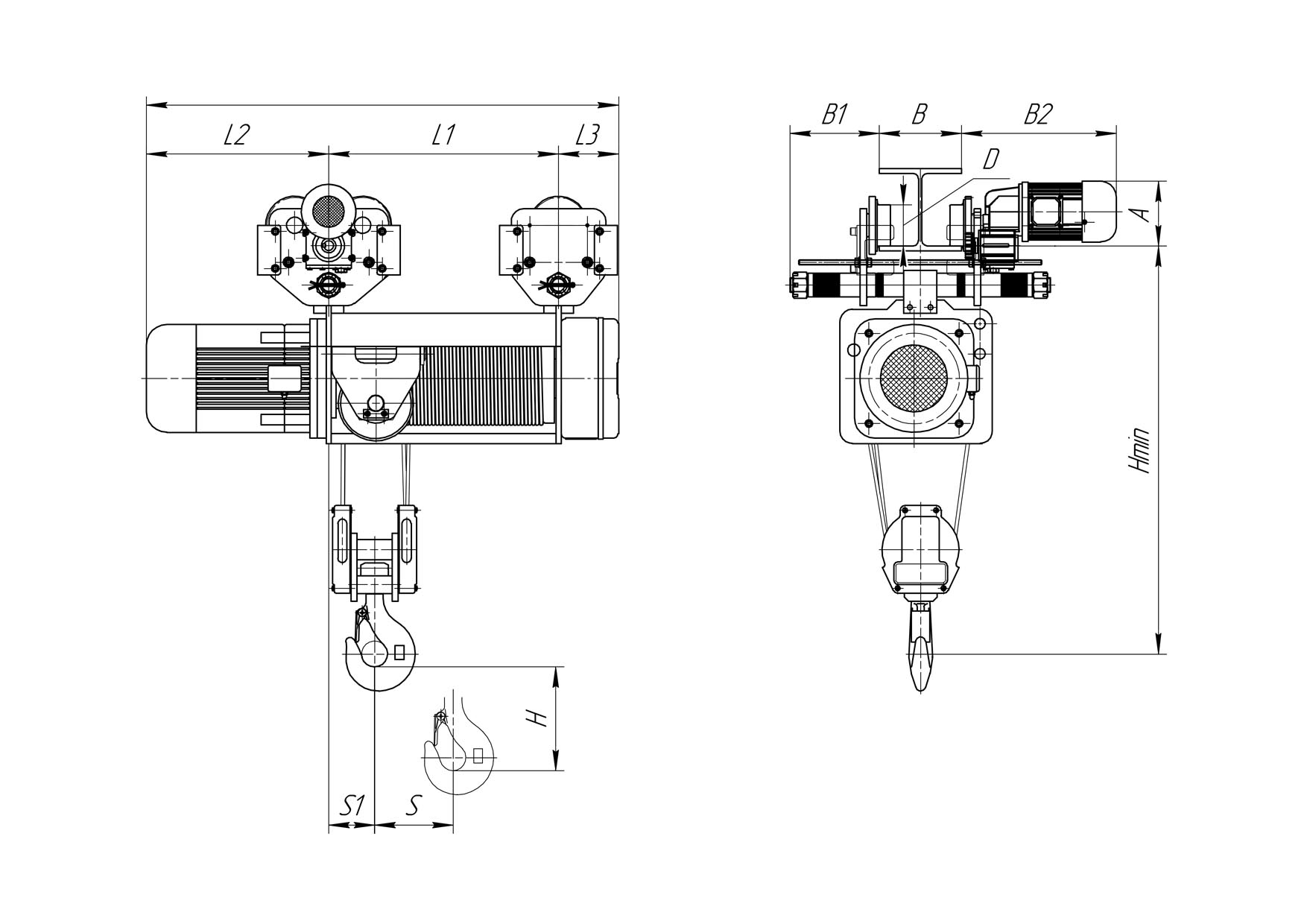

Общий вид тали
Основные размеры
| Высота подъема H, м | Режим работы | Основные размеры, мм | Вес, кг | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | L3 | S | S1 | B1 | B2 | D | A | Hmin | |||
| 6 | М5 | 1082 | 558 | 378 | 146 | 78 | 111 | 216 | 340 | 100 | 157 | 1000 | 300 |
| 9 | 1292 | 768 | 117 | 317 | |||||||||
| 12 | 1502 | 978 | 156 | 334 | |||||||||
| 15 | 1712 | 1188 | 195 | 352 | |||||||||
Технические характеристики
| Модель | Мощность двигателя, кВт | Скорость, м/мин | Мощность двигателя, кВт | Скорость, м/мин | Ширина монорельса B, мм | Диаметртроса, мм |
|---|---|---|---|---|---|---|
| Подъема | Передвижения | |||||
| SHA7-4B | 3(3/0,8) | 4,5(4,5/1,1) | 0,37(0,37/0,1) | 20(20/5) | 10...150 | 8 |
Базовая комплектация
- нормальная строительная высота
- одна скорость на подъем
- одна скорость на передвижение
- тормоза на всех приводах
- управление с подвесного пульта
- передвижение по прямолинейному пути
- степень защиты IP54
- температура эксплуатации -20+40С
- ограничитель грузоподъемности
Дополнительные опции
- две скорости на подъем
- две скорости на передвижение
- установка частотных преобразователей
- радиоуправление
- второй тормоз на подъем
- специальная покраска
- световая сигнализация
- звуковая сигнализация
- передвижение по радиусному пути (не для всех радиусов, уточняется)
- температура эксплуатации -40+40С.
- концевые выключатели на ход тали
- степень защиты IP55
Полный перечень дополнительных опций и вариантов исполнения предоставляется по запросу.
