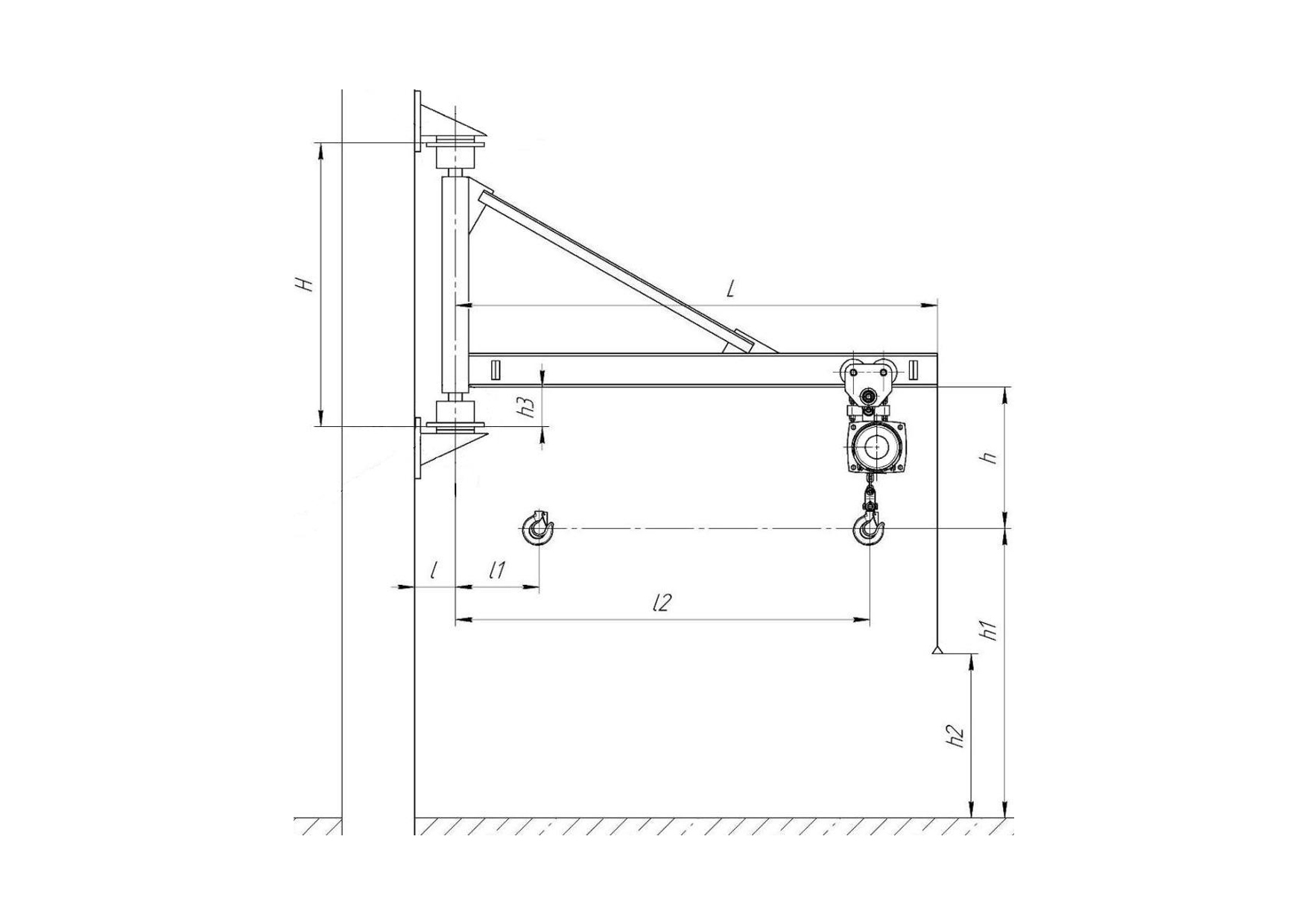

Общий вид крана
Указанные в таблице и на схеме значения: l1 - наименьший вылет; l2 - наибольший вылет; h1 - высота подъема (не более 4 метров); h - вертикальный подход; L - длина консоли от оси вращения; h1 - высота подъема, не более 4000мм; h2=1500мм для всех настенных кранов; h3=150мм для всех настенных кранов.
Основные размеры определяются техническим заданием заказчика и типом выбранной тали.
Технические характеристики
|
Характеристика |
Значение |
|
Группа классификации (режима) крана по ГОСТ 25546 (ISO 4301/1) |
1К (А1) |
|
Группа классификации (режима) механизмов по ГОСТ 25835 (ISO 4301/1) |
см. паспорт тали |
|
Климатическое исполнение (варианты по согласованному требованию) |
У, УХЛ, ХЛ |
|
Категория размещения по ГОСТ 15150 (по согласованию) |
1, 2, 3, 4 |
|
Тип привода поворота консоли |
Ручной |
|
Способ управления поворотом консоли |
Ручной |
|
Способ управления |
Ручной |
|
Место управления при работе |
С пола |
|
|
|
|
Масса испытательных грузов |
1,25 номинальной г/п |
