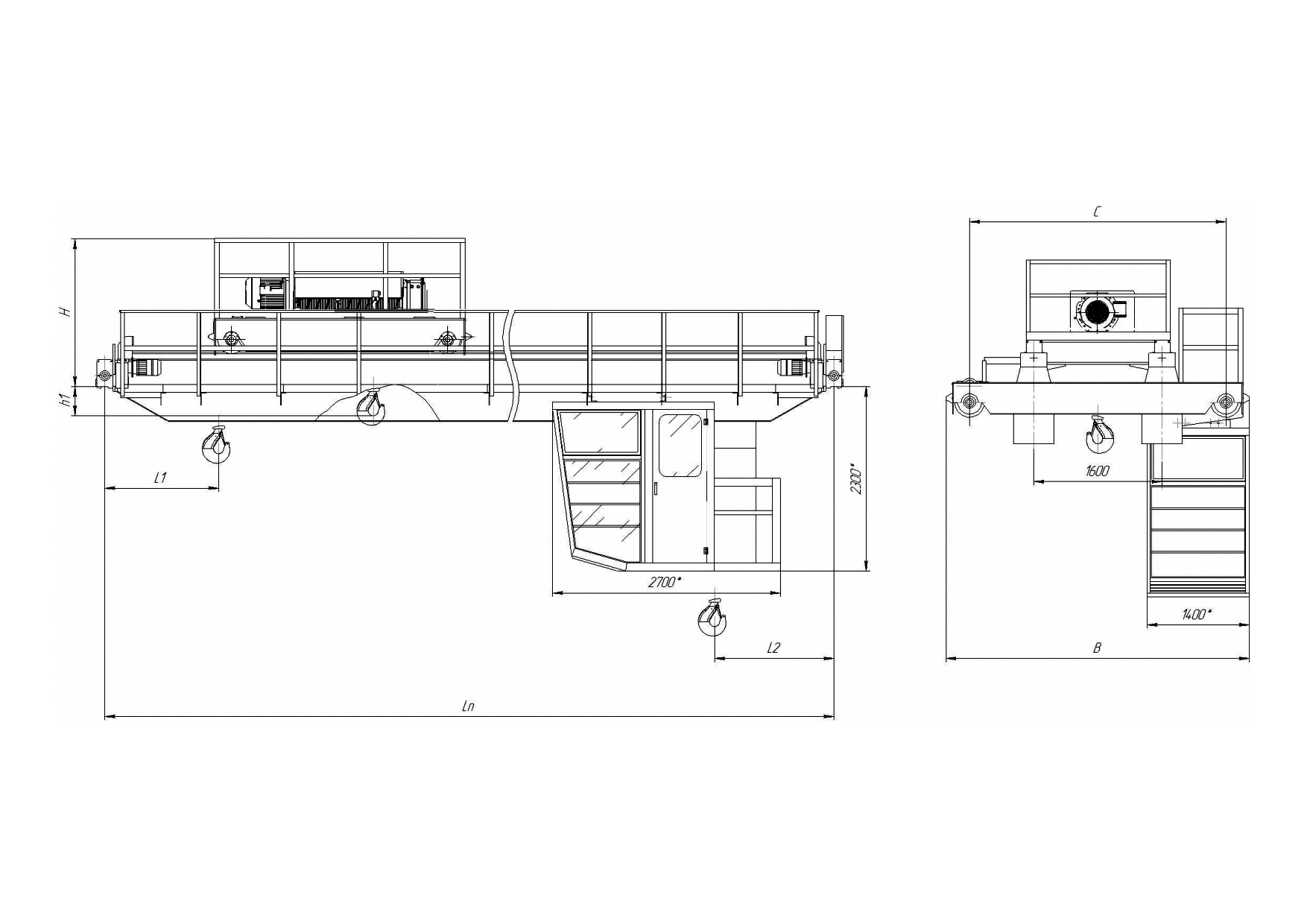

Общий вид крана
|
Размеры |
Вертикальная нагрузка на колесо при работе, кН |
Масса крана, т |
|||||||
|---|---|---|---|---|---|---|---|---|---|
|
Пролѐт Lп, м |
Высота подъѐма, м |
B |
C |
Н |
h1 |
L1 |
L2 |
||
|
мм |
|||||||||
|
10,5 |
6;9;12;18 |
4590* |
4000 |
1770 |
300 |
|
2450** |
104.5 |
12,2 |
|
16,5 |
116.5 |
15,1 |
|||||||
|
22,5 |
1960 |
128.1 |
18,9 |
||||||
|
28,5 |
144.9 |
25,2 |
|||||||
* Размеры зависят от габаритов кабины и еѐ оснащения
** Зависит от высоты подъема
Технические характеристики
| Грузоподъемность: | 16т |
| Группа классификации (режима) по ИСО 4301/1: | A3, А4, А5 * |
| Режим работы механизма подъема: | М4, M5, М6 * |
| Режим работы механизма перемещения крана: | М4, M5, М6 * |
| Режим работы механизма перемещения тали: | М4, M5, М6 * |
| Исполнение крана: | Общепромышленное/ Пожаробезопасное/ Взрывобезопасное |
| Класс пожароопасной зоны: | П-I, П-II, П-IIа, П-III (123-ФЗ) |
| Взрывоопасная зона: | В1, В-1а, В-1б, В-1г, В-2, В-2а (ПУЭ) |
| Категория взрывоопасной смеси: | IIA, IIB, IIC (ГОСТ Р МЭК 60079) |
| Группа взрывоопасной смеси: | T1, T2, T3, T4, T5, Т6 (ГОСТ Р МЭК 60079) |
| Сейсмичность по MSK-64: | 6 баллов * |
| Высота подъема: | до 18м * |
| Скорость подъема главного крюка: | 4, 5, 6, 8 м/мин * |
| Скорость перемещения крана: | 20 м/мин * |
| Скорость перемещения тали: | 20 м/мин * |
| Управление: | с подвесного пульта/радиоуправление |
| Электрооборудование: | |
| Питающее напряжение: | 380~400В 50Гц, 660~690В 50Гц |
| Напряжение цепи управления: | 24, 36, 42В, 50Гц (безопасное низковольтное напряжение ниже 48В), 220В 50Гц. |
| Степень защиты: | IP54 * |
| Условия работы: | У1-У5, УХЛ1-УХЛ5, Т1-Т5, * |
| Место работы: | открытый воздух, под навесом, в неотапливаемом помещении, в отапливаемом помещении |
| Температура эксплуатации: | -10°С...+40°С (рекомендуемое при использовании частотных преобразователей), -20°С...+40°С, -40°С...+40°С (другие значения возможны по спецзаказу) |
| Минимальная температура окружающего воздуха при транспортировке, хранении и монтаже | минус 60°С |
| Кабельный токоподвод к тележке/тали | |
| Кран укомплектован необходимыми для пуска смазочными материалами | |
| Кран поставляется в загрунтованном и окрашенном виде RAL 5010/RAL 5017 * | |
| Базовая комплектация включает в себя: | устройство защиты от падения груза (реле контроля фаз), понижающий трансформатор на низковольтную безопасную цепь управления, термозащита (при взрывобезопасном исполнении), двигатели со встроенными тормозами |
| Тип подкранового пути | Квадрат 50, квадрат 60, рельс Р24, рельс Р43, рельс КР70, рельс КР80 |
«*» другое исполнение доступно по запросу
Дополнительные опции
- Ограничитель грузоподъемности;
- Термозащита;
- Частотный преобразователь на механизмы;
- Троллейный токоподвод к тележке/тали;
- Концевые выключатели на механизмы;
- Рубильник;
- Комплект ЗИП по заказу;
- Второй тормоз на двигатель подъёма;
- Двухскоростные двигатели;
- Светозвуковая сигнализация;
- Дополнительно оборудование охлаждения либо нагрева электрооборудования для соответствия требуемого температурного режима;
- Вывод на световые индикаторы аварийного состояния крана;
- Вывод показателей ограничителя грузоподъемности на пульт управления или отдельное табло;
- Регистраторы параметров работы крана;
- Люльки на кран;
- Увеличение количества опорных колес для уменьшения нагрузки на рельс;
- Галереи и площадки обслуживания на кране;
Полный перечень дополнительных опций и вариантов исполнения предоставляется по запросу.
