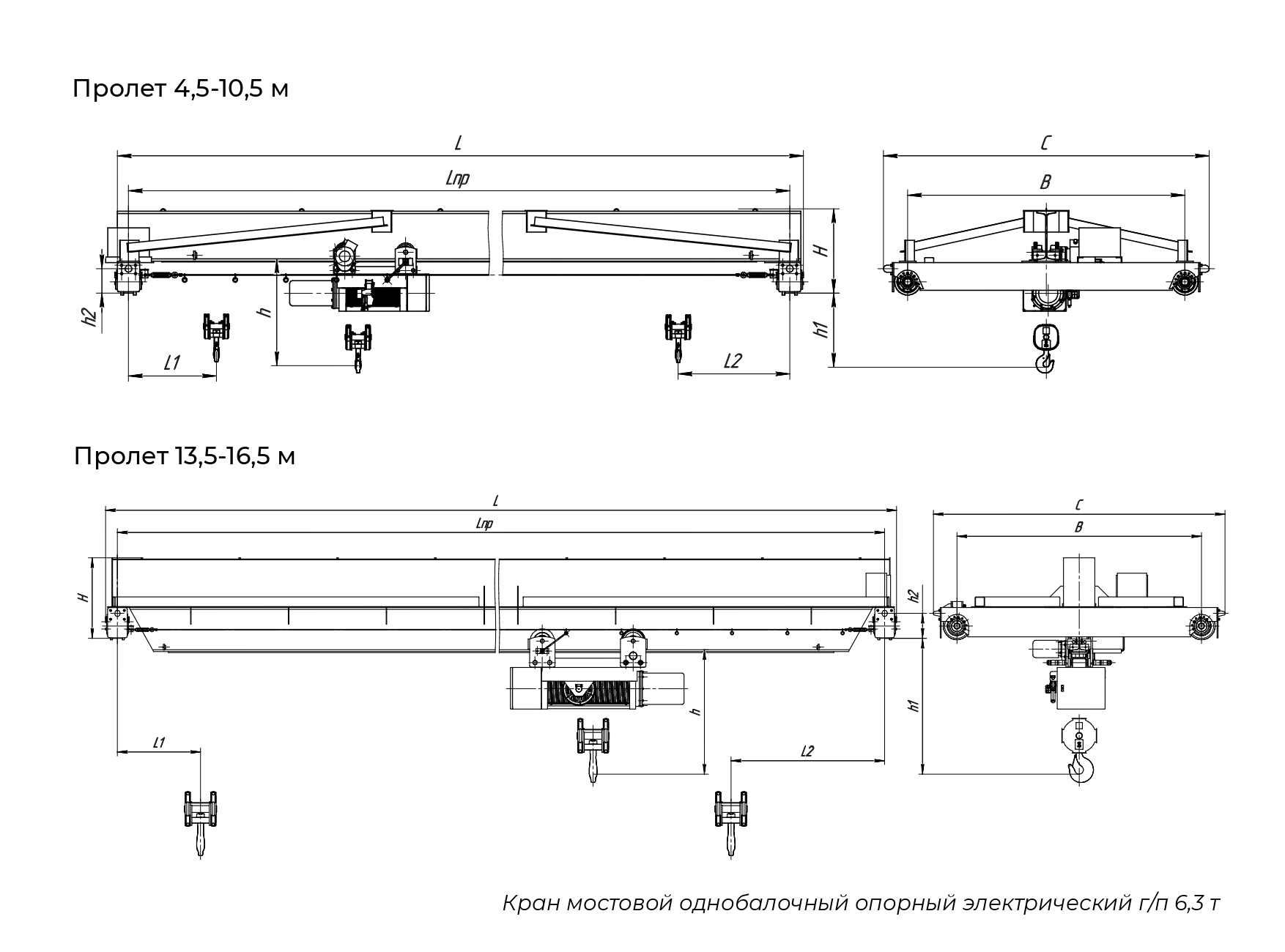

Общий вид крана
|
Размеры |
Подходы крюка при в/п 12м** |
Нагрузка на колесо, не более, кН |
Масса, не более, т |
|||||||||||
|
L, м |
Lпр, м |
h, мм* |
h1, мм* |
h2, мм |
Н, мм |
С, мм |
В, мм |
L1, мм* |
L2, мм* |
Крана |
Тали |
|||
|
4,8 |
4,5 |
1210 |
860 |
260 |
800 |
2410 |
2000 |
1140 |
1250 |
36,6 |
1,26 |
0,54 |
||
|
7,8 |
7,5 |
1210 |
860 |
260 |
800 |
2410 |
2000 |
1140 |
1250 |
37,4 |
1,57 |
0,54 |
||
|
10,8 |
10,5 |
1210 |
860 |
260 |
970 |
2910 |
2500 |
1140 |
1250 |
38,8 |
2,13 |
0,54 |
||
|
13,8 |
13,5 |
1210 |
1330 |
260 |
840 |
2910 |
2500 |
1140 |
1250 |
41,6 |
3,28 |
0,54 |
||
|
16,8 |
16,5 |
1210 |
1330 |
260 |
840 |
2980 |
2500 |
1140 |
1250 |
44,1 |
4,3 |
0,54 |
||
* Размеры L1, L2, h1,h зависят от габарита используемой тали, от исполнения крана и от высоты подъема крана.
** Для примера указаны подходы крюка тали Елмот общепромышленного исполнения.
Технические характеристики
| Группа классификации (режима) по ИСО 4301/1 | A3, А4, А5 * |
|---|---|
| Режим работы механизма подъема | М4, M5, М6 * |
| Режим работы механизма перемещения крана | М4, M5, М6 * |
| Режим работы механизма перемещения тали | М4, M5, М6 * |
| Исполнение крана | Общепромышленное/ Пожаробезопасное/ Взрывобезопасное |
| Класс пожароопасной зоны | П-I, П-II, П-IIа, П-III (123-ФЗ) |
| Взрывоопасная зона | В1, В-1а, В-1б, В-1г, В-2, В-2а (ПУЭ) |
| Категория взрывоопасной смеси | IIA, IIB, IIC (ГОСТ Р МЭК 60079) |
| Группа взрывоопасной смеси | T1, T2, T3, T4, T5 (ГОСТ Р МЭК 60079) |
| Возможно рудничное исполнение | Mb |
| Сейсмичность по MSK-64 | 6 баллов * |
| Высота подъема | до 18м * |
| Скорость подъема главного крюка | 4, 8 м/мин * |
| Скорость перемещения крана | 20 м/мин * |
| Скорость перемещения тали | 20 м/мин * |
| Управление | с подвесного пульта/радиоуправление |
| Электрооборудование: | |
| Питающее напряжение | 380~400В 50Гц, 660~690В 50Гц |
| Напряжение цепи управления | 24, 36, 42В, 50Гц (безопасное низковольтное напряжение ниже 48В), 220В 50Гц |
| Степень защиты | IP54 * |
| Условия работы | У1-У5, УХЛ1-УХЛ5, Т1-Т5, * |
| Место работы | открытый воздух, под навесом, в неотапливаемом помещении, в отапливаемом помещении |
| Температура эксплуатации | -10°С...+40°С (рекомендуемое при использовании частотных преобразователей) , -20°С...+40°С, -40°С...+40°С * |
| Минимальная температура окружающего воздуха при транспортировке и хранении | минус 60°С |
| Тип подкранового пути | рельс Р24, рельс Р43, квадрат 50 |
«*» другое исполнение доступно по запросу
Дополнительные опции
- Ограничитель грузоподъемности;
- Термозащита;
- Частотный преобразователь на механизмы;
- Троллейный токоподвод к тележке/тали;
- Концевые выключатели на механизмы;
- Рубильник;
- Комплект ЗИП по заказу;
- Второй тормоз на двигатель подъёма;
- Двухскоростные двигатели;
- Светозвуковая сигнализация;
- Охлаждения либо нагрева электрооборудования для требуемого температурного режима; Вывод на световые индикаторы аварийного состояния крана;
- Вывод показателей ограничителя грузоподъемности на пульт управления или отдельное табло; Регистраторы параметров работы крана;
Полный перечень дополнительных опций и вариантов исполнения предоставляется по запросу.
