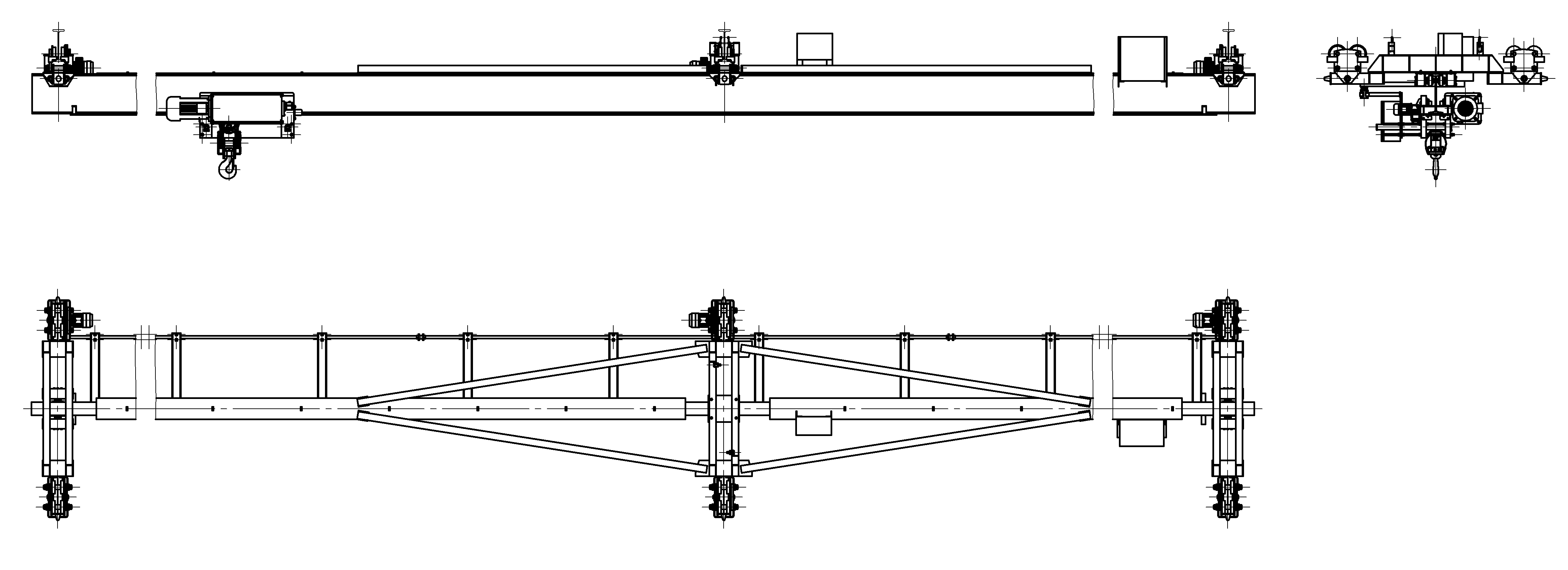

Общий вид крана
Двухпролетные краны проектируются по индивидуальному проекту согласно требованиям заказчика.
Технические характеристики
| Группа классификации (режима) по ИСО 4301/1 | A3, А4, А5 * |
|---|---|
| Режим работы механизма подъема | М4, M5, М6 * |
| Режим работы механизма перемещения крана | М4, M5, М6 * |
| Режим работы механизма перемещения тали | М4, M5, М6 * |
| Исполнение крана | Общепромышленное/ Пожаробезопасное/ Взрывобезопасное |
| Класс пожароопасной зоны | П-I, П-II, П-IIа, П-III (123-ФЗ) |
| Взрывоопасная зона | В1, В-1а, В-1б, В-1г, В-2, В-2а (ПУЭ) |
| Категория взрывоопасной смеси | IIA, IIB, IIC (ГОСТ Р МЭК 60079) |
| Группа взрывоопасной смеси | T1, T2, T3, T4, T5 (ГОСТ Р МЭК 60079) |
| Возможно рудничное исполнение | I Mb |
| Сейсмичность по MSK-64 | 6 баллов * |
| Высота подъема | до 18м * |
| Скорость подъема главного крюка | 4, 8 м/мин * |
| Скорость перемещения тали | 20 м/мин * |
| Управление | с подвесного пульта/радиоуправление |
| Электрооборудование: | |
| Питающее напряжение | 380~400В 50Гц, 660~690В 50Гц |
| Напряжение цепи управления | 24, 36, 42В, 50Гц (безопасное низковольтное напряжение ниже 48В), 220В 50Гц |
| Степень защиты | IP54 * |
| Условия работы | У1-У5, УХЛ1-УХЛ5, Т1-Т5, * |
| Место работы | открытый воздух, под навесом, в неотапливаемом помещении, в отапливаемом помещении |
| Температура эксплуатации | -10°С...+40°С (рекомендуемое при использовании частотных преобразователей) , -20°С...+40°С, -40°С...+40°С * |
| Минимальная температура окружающего воздуха при транспортировке и хранении | минус 60°С |
| Тип подкранового пути | 45М |
«*» другое исполнение доступно по запросу
Дополнительные опции
- Ограничитель грузоподъемности
- Частотный преобразователь на ход крана, тали
- Двигатель подъёма
- Троллейный токоподвод
- Концевые выключатели на ход крана, тали, подъем
- Рубильник
- Комплект ЗИП по заказу
- Второй тормоз на двигатель подъёма
- Двухскоростные двигатели
- Двигатель подъема со вторым тормозом
- Светозвуковая сигнализация
- Дополнительно оборудование охлаждения либо нагрева электрооборудования для соответствия требуемого температурного режима
- Вывод на световые индикаторы аварийного состояния крана
- Вывод показателей ограничителя грузоподъемности на пульт управления или отдельное табло
- Регистраторы параметров работы крана
Полный перечень дополнительных опций и вариантов исполнения предоставляется по запросу.
