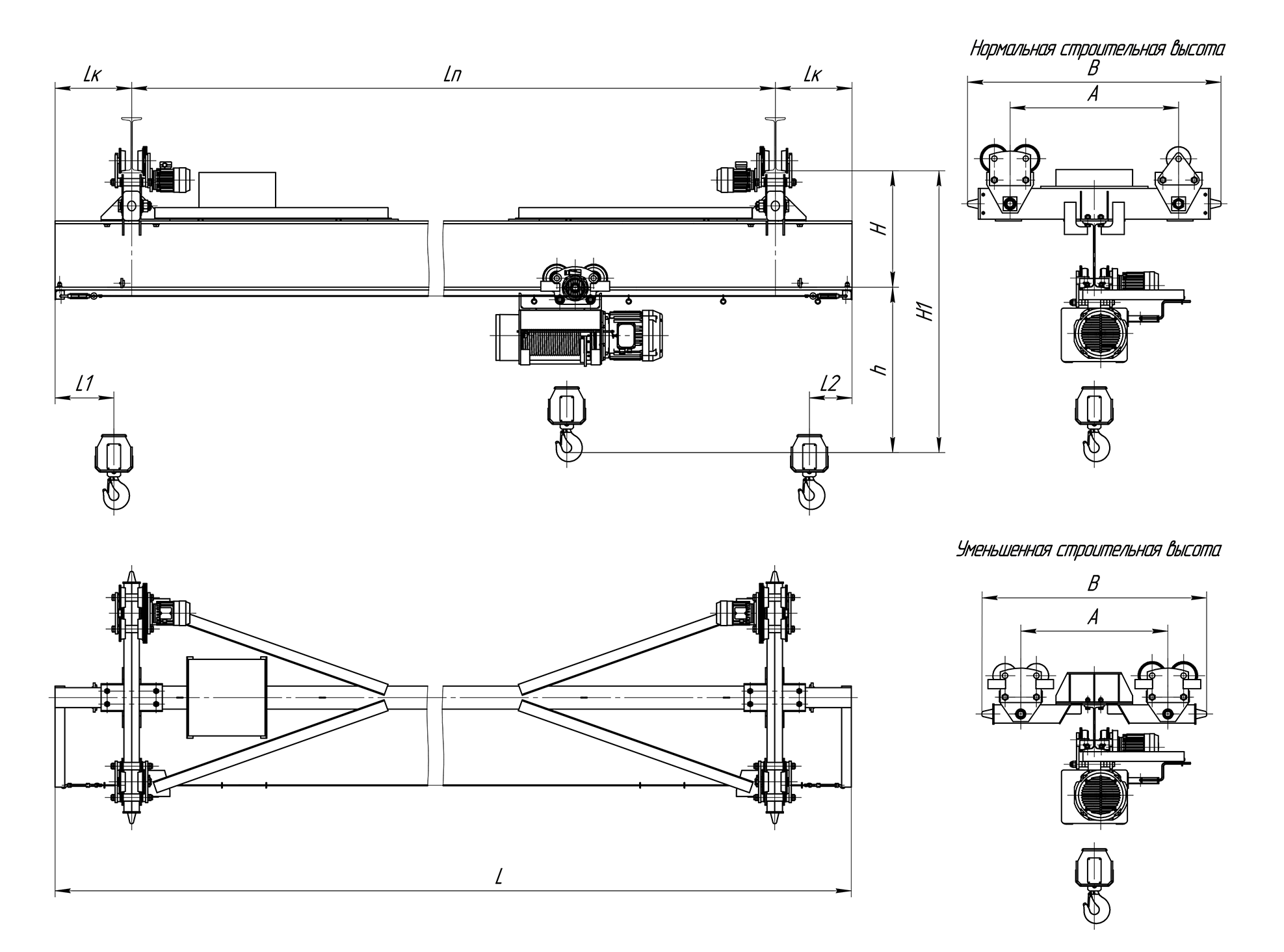

Общий вид крана
|
Размеры |
Нагрузка на колесо, не более*, кН |
Масса rрана без тали, не более, т | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
L, м |
Lп, м |
Lк, м |
Н, мм |
B,мм |
A,мм | |||||
|
НСВ |
УСВ |
НСВ |
УСВ |
НСВ |
УСВ | |||||
|
3,6 |
3,0 |
0,3 |
640 |
440 |
1646 |
1756 |
1100 |
1240 |
3,35 |
0,79 |
|
4,2 |
3,0 |
0,6 |
640 |
440 |
1646 |
1756 |
1100 |
1240 |
3,37 |
0,82 |
|
4,8 |
4,2 |
0,3 |
640 |
440 |
1646 |
1756 |
1100 |
1240 |
3,39 |
0,85 |
|
5,4 |
4,2 |
0,6 |
640 |
440 |
1646 |
1756 |
1100 |
1240 |
3,41 |
0,88 |
|
6,6 |
6,0 |
0,3 |
640 |
440 |
1646 |
1756 |
1100 |
1240 |
3,46 |
0,97 |
|
7,2 |
6,0 |
0,6 |
640 |
440 |
1646 |
1756 |
1100 |
1240 |
3,48 |
1 |
|
7,8 |
6,0 |
0,9 |
640 |
440 |
1646 |
1756 |
1100 |
1240 |
3,5 |
1,03 |
|
10,2 |
9,0 |
0,6 |
700 |
500 |
1646 |
1756 |
1100 |
1240 |
3,7 |
1,3 |
|
10,8 |
9,0 |
0,9 |
700 |
500 |
1646 |
1756 |
1100 |
1240 |
3,7 |
1,34 |
|
11,4 |
9,0 |
1,2 |
700 |
500 |
1646 |
1756 |
1100 |
1240 |
3,72 |
1,38 |
|
13,2 |
12,0 |
0,6 |
790 |
590 |
1646 |
1756 |
1100 |
1240 |
3,89 |
1,67 |
|
13,8 |
12,0 |
0,9 |
790 |
590 |
1646 |
1756 |
1100 |
1240 |
3,92 |
1,72 |
|
14,4 |
12,0 |
1,2 |
790 |
590 |
1646 |
1756 |
1100 |
1240 |
3,95 |
1,77 |
|
16,2 |
15,0 |
0,6 |
790 |
590 |
1746 |
1756 |
1100 |
1240 |
4,1 |
1,96 |
В таблице указаны данные для кранов общепромышленного исполнения
*При условии массы тали не более 0,34т.
Суммарная мощность крана без учета тали, не более: 2х0,55 кВт (скорость передвижения крана 20 м/мин).
Возможно изготовление крана с нормальной строительной высотой с одной плавающей концевой балкой.
** Размеры L1, L2, h, H1 зависят от конструкции используемой тали и от исполнения крана.
В случае комплектации крана талью с уменьшенной строительной высотой и/или высотой подъема более 12м, требуется проверка - возможно изменение размеров крана. В случае использования заказчиком в качестве подкранового пути двутавра 24М или меньше, концевая балка с уменьшенной строительной высотой будет требовать конструктивных изменений и увеличения срока изготовления.
Технические характеристики
| Группа классификации (режима) по ИСО 4301/1 | A3 |
|---|---|
| Режим работы механизма подъема | M5 |
| Режим работы механизма перемещения крана | M5 |
| Режим работы механизма перемещения тали | M5 |
| Исполнение крана | Общепромышленное/ Пожаробезопасное/ Взрывобезопасное |
| Класс пожароопасной зоны | П-I, П-II, П-IIа, П-III |
| Взрывоопасная зона | В1, В-1а, В-1б, В-1г, В-2, В-2а |
| Категория взрывоопасной смеси | IIA, IIB, IIC |
| Группа взрывоопасной смеси | T1, T2, T3, T4, T5 |
| Сейсмичность по MSK-64 | 6 -9 баллов |
| Грузоподъемность | 2000 кг |
| Высота подъема | 6,0 -30м |
| Мощность двигателя подъема (не более) | 3,0 кВт |
| Мощность двигателя передвижения тали (не более) | 0,25 кВт |
| Мощность двигателя передвижения крана (не более) | 2х0,4 кВт, либо 2х0,55 кВт |
| Суммарная мощность, (не более) | 4,05/4,35 кВт |
| Скорость подъема главного крюка | 4, 8 м/мин |
| Скорость перемещения крана | 20 м/мин |
| Скорость перемещения тали | 20 м/мин |
| Управление | с подвесного пульта, радиоуправление |
| Электрооборудование: | |
| Питающее напряжение | 380В, 50Гц |
| Напряжение цепи управления | 36В, 42В, 50Гц |
| Степень защиты | IP54, IP55 |
| Условия работы | У1-У4 |
| Место работы | в помещении |
| Температура эксплуатации | -20°С...+40°С, -40°С...+40°С |
| Минимальная температура окружающего воздуха при транспортировке и хранении | минус 60°С. |
| Тип подкранового пути | 24М-45М (ГОСТ19425-74) |
Дополнительные опции
- Ограничитель грузоподъемности
- Двухскоростные двигатели
- Двигатели со встроенными тормозами
- Второй тормоз на подъём
- Радиоуправление
- Частотный преобразователь на ход крана, тали
- Частотный преобразователь двигатель подъёма
- Кабельный токоподвод на длину перемещения кран __м
- Рубильник
- Концевые выключатели на ход крана
- Концевые выключатели на ход тали
Полный перечень дополнительных опций и вариантов исполнения предоставляется по запросу.
