Кран мостовой ручной подвесной 5,0 т

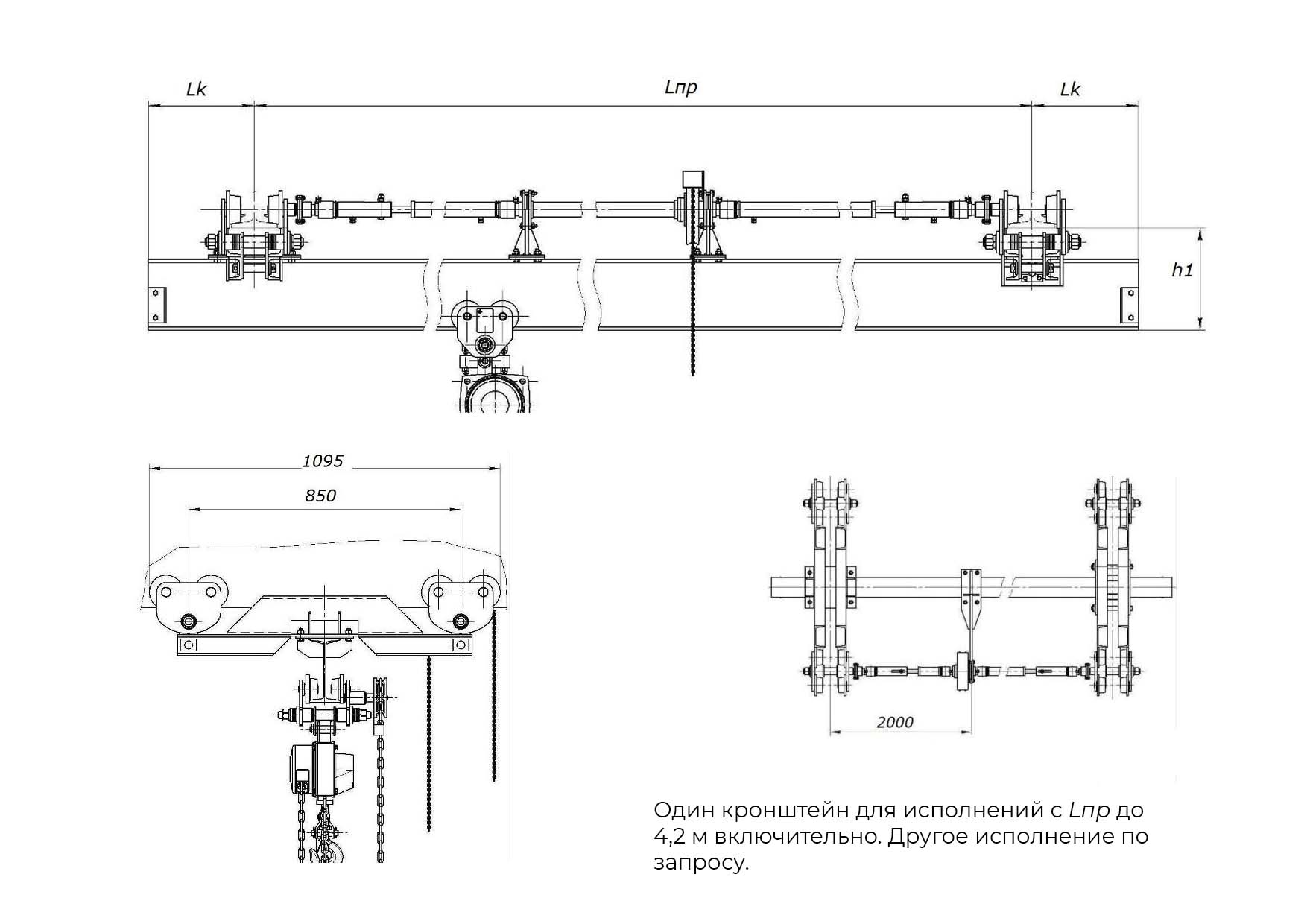

Общий вид крана
| Обозначение |
Размеры, масса (без тали) |
| Lпр, м |
Lк, м |
L, м |
h1, мм** |
Масса, кг |
| КПР-5,0-3,6-3,0* |
3,0 |
0,3 |
3,6 |
310 |
451 |
| КПР-5,0-4,2-3,0* |
3,0 |
0,6 |
4,2 |
310 |
474 |
| КПР-5,0-4,8-4,2* |
4,2 |
0,3 |
4,8 |
370 |
554 |
| КПР-5,0-5,4-4,2* |
4,2 |
0,6 |
5,4 |
370 |
587 |
| КПР-5,0-6,6-6,0 |
6,0 |
0,3 |
6,6 |
430 |
695 |
| КПР-5,0-7,2-6,0 |
6,0 |
0,6 |
7,2 |
430 |
730 |
| КПР-5,0-8,1-7,5 |
7,5 |
0,3 |
8,1 |
520 |
942 |
| КПР-5,0-8,7-7,5 |
7,5 |
0,6 |
8,7 |
520 |
988 |
| КПР-5,0-9,3-7,5 |
7,5 |
0,9 |
9,3 |
520 |
1035 |
| КПР-5,0-10,2-9,0 |
9,0 |
0,6 |
10,2 |
520 |
1104 |
| КПР-5,0-10,8-9,0 |
9,0 |
0,9 |
10,8 |
520 |
1151 |
| КПР-5,0-11,4-9,0 |
9,0 |
1,2 |
11,4 |
520 |
1198 |
Технические характеристики
| Характеристика |
Значение |
| Тип подкранового пути по ГОСТ 19425 |
Двутавр 30М, 36М, 45М |
| Группа классификации (режима) крана по ГОСТ 25546 (ISO 4301/1) |
1К (А1) |
| Климатическое исполнение |
У, ТУ и Т |
| Категория размещения по ГОСТ 15150 |
2 и 3 |
Группа классификации (режима) механизма передвижения крана по ГОСТ 25835
(ISO 4301/1) |
1М (М3) |
| Группа классификации (режима) механизмов тали по ГОСТ 25835 (ISO 4301/1) |
См. паспорт тали |
| Тип привода |
Ручной |
| Система управления |
Ручная |
| Место управления при работе |
С пола |
| Температура окружающей среды при эксплуатации, град С |
плюс 40/ минус 40 |
| Относительная влажность воздуха |
80 % |
| Тяговое усилие передвижения крана, Н, не более |
190 |
| Тяговое усилие подъема, Н |
см. паспорт тали ручной |
| Тяговое усилие передвижения тали, Н |
см. паспорт тали ручной |
| Высота подъема, м |
см. паспорт тали ручной |
| Пролет, мм |
База крана, мм |
Нагрузка на колесо, кг |
Вес, кг |
A1 |
A2 |
B1 |
B2 |
C |
C1 |
C2 |
D1 |
| max. |
min. |
Крана |
Тали |
|
|
